本實用新型涉及高頻加熱設備技術領域，具體為一種具有自動升降功能的高頻加熱設備。

　　背景技術：

　　高頻加熱設備是采用磁場感應渦流加熱原理，利用電流通過線圈產生磁場，當磁場內磁力線通過金屬材質時，使鍋爐體本身自行高速發熱，然后再加熱物質，并且能在短時間內達到令人滿意的溫度，因其具有加熱快、節能環保，操作方便，安全可靠等諸多優點，因此被廣泛使用，目前，現有的高頻加熱設備的加熱環由于是固定在高頻加熱設備的固定高處位置，在實際使用過程中高頻加熱設備為了配合工件輸送臺的高度，而被迫在高頻加熱設備的地面增加磚塊或木塊抬高高頻加熱設備的高度，使工件能順利插入到加熱環內進行加熱，但是由于高頻加熱設備重量較重，人員在抬動過程中費時費力，而且手指被擠壓的事件常發生，而且臨時墊高的高頻加熱設備往往穩定性較差，很容易傾倒，存在較大的安全隱患，鑒于此，有必要對現有的技術進行改進。

　　技術實現要素：

　　(一)解決的技術問題

　　針對現有技術的不足，本實用新型提供了一種具有自動升降功能的高頻加熱設備，解決了的現有的技術無法實現自動升降，使用不方便、費時費力的問題。

　　(二)技術方案

　　為實現上述目的，本實用新型提供如下技術方案：一種具有自動升降功能的高頻加熱設備，包括高頻加熱設備主體、框架和底板，所述框架的底端安裝有底板，所述底板的四角位置安裝有可調支座，所述底板的底部設置有移動腳輪，所述框架的內側設置有兩根滑桿，所述滑桿上套接有滑套，兩根所述滑桿之間設置有高頻加熱設備主體，所述高頻加熱設備主體的兩側側面上焊接有弧形卡接座，所述滑套可接在弧形卡接座的內側，所述高頻加熱設備主體的正下方設置有電動液壓推桿，所述電動液壓推桿的底端與焊接在框架底面上的下抵座固定連接，所述電動液壓推桿的頂端與焊接在高頻加熱設備主體底面的上抵座固定連接，所述高頻加熱設備主體的前端設置有加熱環，所述可調支座包括螺紋套、螺紋桿、橡膠座和轉動把桿，所述螺紋套整體貫穿式嵌入在底板上，所述螺紋桿螺紋插接在螺紋套內，所述螺紋桿的底端安裝有橡膠座，所述螺紋桿的上端固定有轉動把桿。

　　優選的，所述框架的內壁頂端正對高頻加熱設備主體的位置安裝有多個彈簧片。

　　優選的，所述框架的后端焊接有兩個方向把手，所述方向把手上套接有把手套。

　　優選的，所述加熱環的外部設置有鋼絲防護網，所述鋼絲防護網呈u型固定在高頻加熱設備主體上。

　　優選的，所述方向把手的側面整體呈弧形形狀。

　　優選的，所述移動腳輪共設置有兩個，兩個所述移動腳輪安裝在底板的后端位置。

　　(三)有益效果

　　本實用新型提供了一種具有自動升降功能的高頻加熱設備，具備以下有益效果：

　　(1)本實用新型通過設置滑桿和電動液壓推桿，滑桿設置在高頻加熱設備主體的兩側使高頻加熱設備主體可沿兩側滑桿上下滑動，電動液壓推桿固定在高頻加熱設備主體的底部，當需要升高或降低高頻加熱設備主體的高度時，人員只需通過控制電動液壓推桿升高或降低即可，從而無需傳統的人工抬起高頻加熱設備主體，在其底部增加或減少墊塊的方式調節高頻加熱設備的高度，本實用新型調節更方便、省時省力，安全性高。

　　(2)本實用新型通過設置可調支座和移動腳輪，可調支座可為框架提供支撐，保持裝置整體的穩定，當需要移動裝置時，將可調支座調低，使移動腳輪著地，然后人員通過方向把手將裝置向后壓，使底板的前端翹起，然后便可推動裝置在移動腳輪的帶動下快速移動。

　　附圖說明

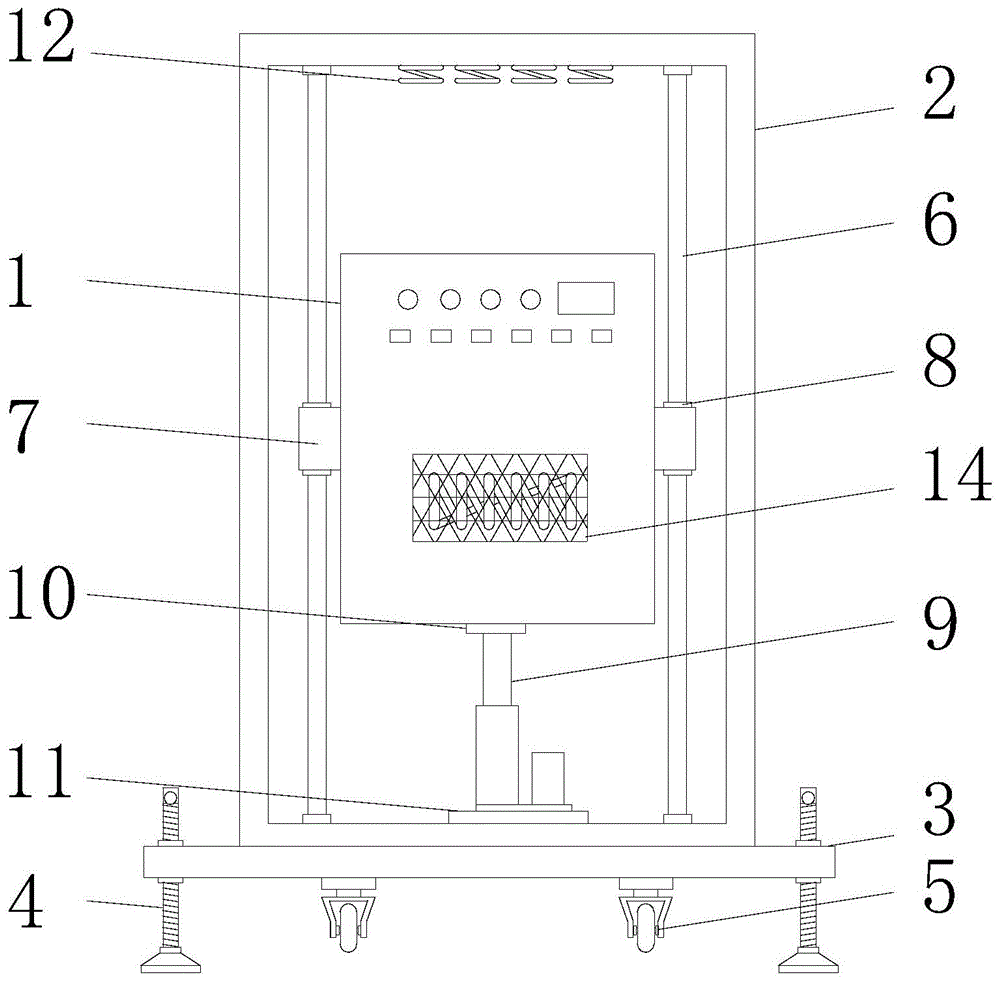

　　圖1為本實用新型的前視圖；

　　圖2為本實用新型的右視圖；

　　圖3為本實用新型圖2中a處的結構放大圖。

　　圖中附圖標記為：

　　1、高頻加熱設備主體；2、框架；3、底板；4、可調支座；5、移動腳輪；6、滑桿；7、弧形卡接座；8、滑套；9、電動液壓推桿；10、上抵座；11、下抵座；12、彈簧片；13、加熱環；14、鋼絲防護網；15、方向把手；16、把手套；17、螺紋套；18、螺紋桿；19、橡膠座；20、轉動把桿。

　　具體實施方式

　　下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

　　如圖1-3所示，本實用新型提供一種技術方案：一種具有自動升降功能的高頻加熱設備，包括高頻加熱設備主體1、框架2和底板3，框架2的底端安裝有底板3，底板3的四角位置安裝有可調支座4，底板3的底部設置有移動腳輪5，框架2的內側設置有兩根滑桿6，滑桿6上套接有滑套8，兩根滑桿6之間設置有高頻加熱設備主體1，高頻加熱設備主體1的兩側側面上焊接有弧形卡接座7，滑套8可接在弧形卡接座7的內側，高頻加熱設備主體1的正下方設置有電動液壓推桿9，電動液壓推桿9的底端與焊接在框架2底面上的下抵座11固定連接，電動液壓推桿9的頂端與焊接在高頻加熱設備主體1底面的上抵座10固定連接，高頻加熱設備主體1的前端設置有加熱環13，可調支座4包括螺紋套17、螺紋桿18、橡膠座19和轉動把桿20，螺紋套17整體貫穿式嵌入在底板3上，螺紋桿18螺紋插接在螺紋套17內，螺紋桿18的底端安裝有橡膠座19，橡膠座19具有耐磨、防滑的作用，能夠增加可調支座4的使用壽命，保持裝置整體的穩定，螺紋桿18的上端固定有轉動把桿20。

　　進一步，框架2的內壁頂端正對高頻加熱設備主體1的位置安裝有多個彈簧片12，彈簧片12可在高頻加熱設備主體1上升至頂部時，在高頻加熱設備主體1和框架2之間起到緩沖作用，避免框架2受到高頻加熱設備主體1的沖撞出現折斷。

　　進一步，框架2的后端焊接有兩個方向把手15，方向把手15上套接有把手套16，把手套16是由橡膠材質制成，具有防滑的作用，方便人員更好的握持方向把手15。

　　進一步，加熱環13的外部設置有鋼絲防護網14，鋼絲防護網14呈u型固定在高頻加熱設備主體1上，鋼絲防護網14可對加熱環13進行外圍防護，避免造成人員的燙傷。

　　進一步，方向把手15的側面整體呈弧形形狀，這樣設置方便在裝置前端整體翹起時，方便人員握持。

　　進一步，移動腳輪5共設置有兩個，兩個移動腳輪5安裝在底板3的后端位置，將移動腳輪5安裝在底板3的后端，可以在底板3前端翹起時，移動腳輪5帶動裝置移動。

　　工作原理；使用時，當需要對高頻加熱設備主體1進行升高時，電動液壓推桿9開啟向上推動高頻加熱設備主體1，使其沿著兩側的滑桿6向上豎直移動，同理需要降低高度時，控制電動液壓推桿9收縮即可，當需要移動裝置時，先將四個可調支座4調低，具體為通過轉動把桿20帶動螺紋桿18旋轉，螺紋桿18在與螺紋套17內螺紋的咬合下，會相對與底板3向上升高，此時框架2整體便會下移，從而帶動移動腳輪5著地，然后握住方向把手15將裝置向后壓，使底板3的前端翹起，然后便可推動裝置在移動腳輪5的帶動下快速移動。

　　需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。

　　盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

　　技術特征：

　　1.一種具有自動升降功能的高頻加熱設備，包括高頻加熱設備主體(1)、框架(2)和底板(3)，其特征在于：所述框架(2)的底端安裝有底板(3)，所述底板(3)的四角位置安裝有可調支座(4)，所述底板(3)的底部設置有移動腳輪(5)，所述框架(2)的內側設置有兩根滑桿(6)，所述滑桿(6)上套接有滑套(8)，兩根所述滑桿(6)之間設置有高頻加熱設備主體(1)，所述高頻加熱設備主體(1)的兩側側面上焊接有弧形卡接座(7)，所述滑套(8)可接在弧形卡接座(7)的內側，所述高頻加熱設備主體(1)的正下方設置有電動液壓推桿(9)，所述電動液壓推桿(9)的底端與焊接在框架(2)底面上的下抵座(11)固定連接，所述電動液壓推桿(9)的頂端與焊接在高頻加熱設備主體(1)底面的上抵座(10)固定連接，所述高頻加熱設備主體(1)的前端設置有加熱環(13)，所述可調支座(4)包括螺紋套(17)、螺紋桿(18)、橡膠座(19)和轉動把桿(20)，所述螺紋套(17)整體貫穿式嵌入在底板(3)上，所述螺紋桿(18)螺紋插接在螺紋套(17)內，所述螺紋桿(18)的底端安裝有橡膠座(19)，所述螺紋桿(18)的上端固定有轉動把桿(20)。

　　2.根據權利要求1所述的一種具有自動升降功能的高頻加熱設備，其特征在于：所述框架(2)的內壁頂端正對高頻加熱設備主體(1)的位置安裝有多個彈簧片(12)。

　　3.根據權利要求1所述的一種具有自動升降功能的高頻加熱設備，其特征在于：所述框架(2)的后端焊接有兩個方向把手(15)，所述方向把手(15)上套接有把手套(16)。

　　4.根據權利要求1所述的一種具有自動升降功能的高頻加熱設備，其特征在于：所述加熱環(13)的外部設置有鋼絲防護網(14)，所述鋼絲防護網(14)呈u型固定在高頻加熱設備主體(1)上。

　　5.根據權利要求3所述的一種具有自動升降功能的高頻加熱設備，其特征在于：所述方向把手(15)的側面整體呈弧形形狀。

　　6.根據權利要求1所述的一種具有自動升降功能的高頻加熱設備，其特征在于：所述移動腳輪(5)共設置有兩個，兩個所述移動腳輪(5)安裝在底板(3)的后端位置。

　　技術總結

　　本實用新型公開了一種具有自動升降功能的高頻加熱設備，包括高頻加熱設備主體、框架和底板，所述框架的底端安裝有底板，所述底板的四角位置安裝有可調支座，所述底板的底部設置有移動腳輪，所述框架的內側設置有兩根滑桿，所述滑桿上套接有滑套，兩根所述滑桿之間設置有高頻加熱設備主體，所述高頻加熱設備主體的兩側側面上焊接有弧形卡接座，所述滑套可接在弧形卡接座的內側，所述高頻加熱設備主體的正下方設置有電動液壓推桿，所述電動液壓推桿的底端與焊接在框架底面上的下抵座固定連接。本實用新型通過設置可調支座、移動腳輪、滑桿和電動液壓推桿，解決了的現有的技術無法實現自動升降，使用不方便、費時費力的問題。
